【商品名】
DTECH USB TTL シリアル 変換 ケーブル 3.3V 1m PL2303 チップセット 4ピン 2.54mm ピッチ メス コネクタ USB TTL シリアル コンバーター ケーブル Windows 10 8 7 XP Vista Mac
【商品説明】

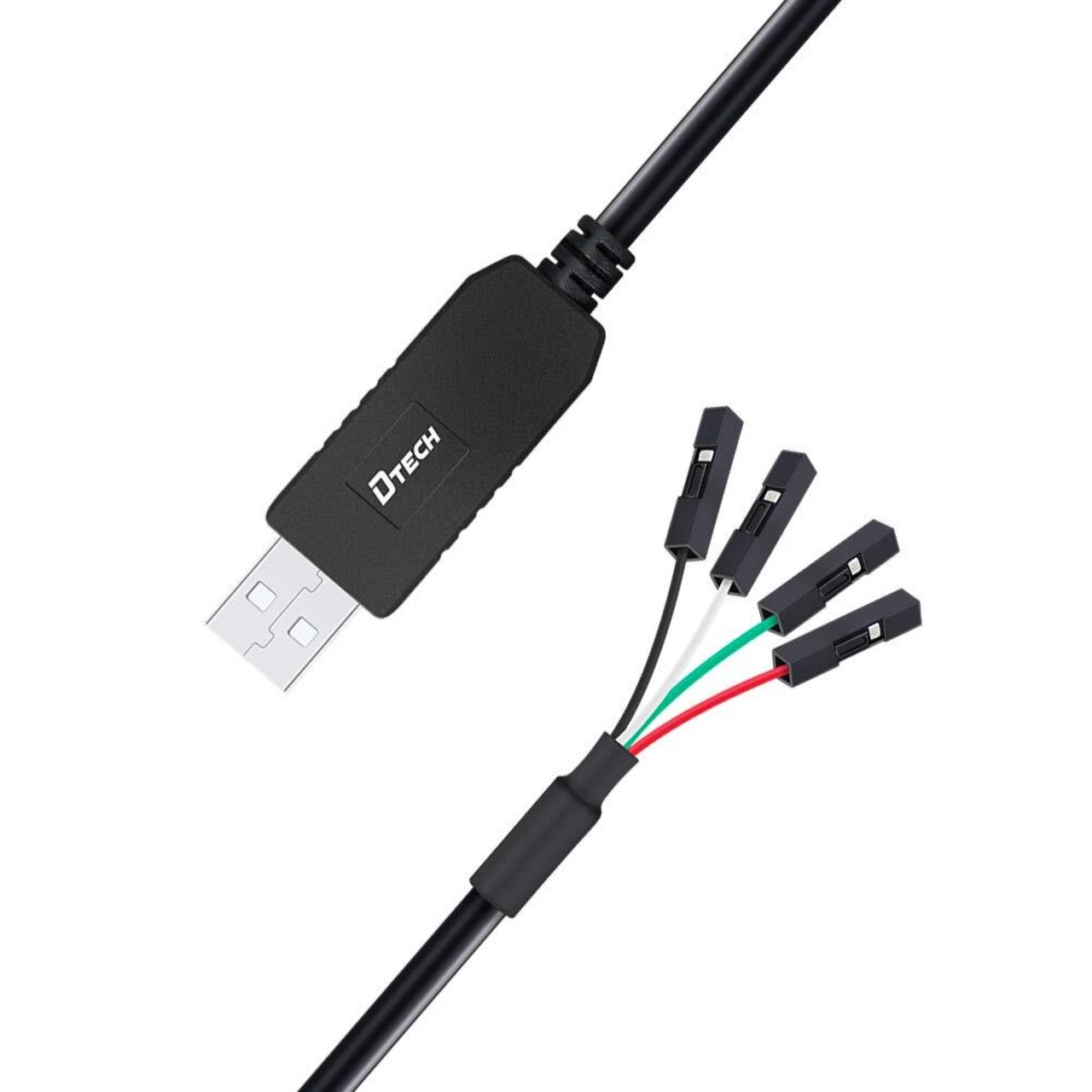

ロジックレベルが3.3VのUSBシリアル変換ケーブルです。見た目はコネクタが付いたUSBケーブルですが、USB-Aコネクタ部分にPL2303TAが内蔵されています。基板上にピンヘッダを用意するだけで、PCとのシリアル通信が可能となります。「普段は不要だけどメンテナンス時にシリアル通信を行いたい」といった用途等に最適です。
信号の入力・出力レベルは3.3Vです。ただしVCCピン(赤色)の出力は5V出ます。末端は2.54mmピッチのメスコネクタになっています。ユーザ基板上のピンヘッダに差し込んで使えるようになっています。

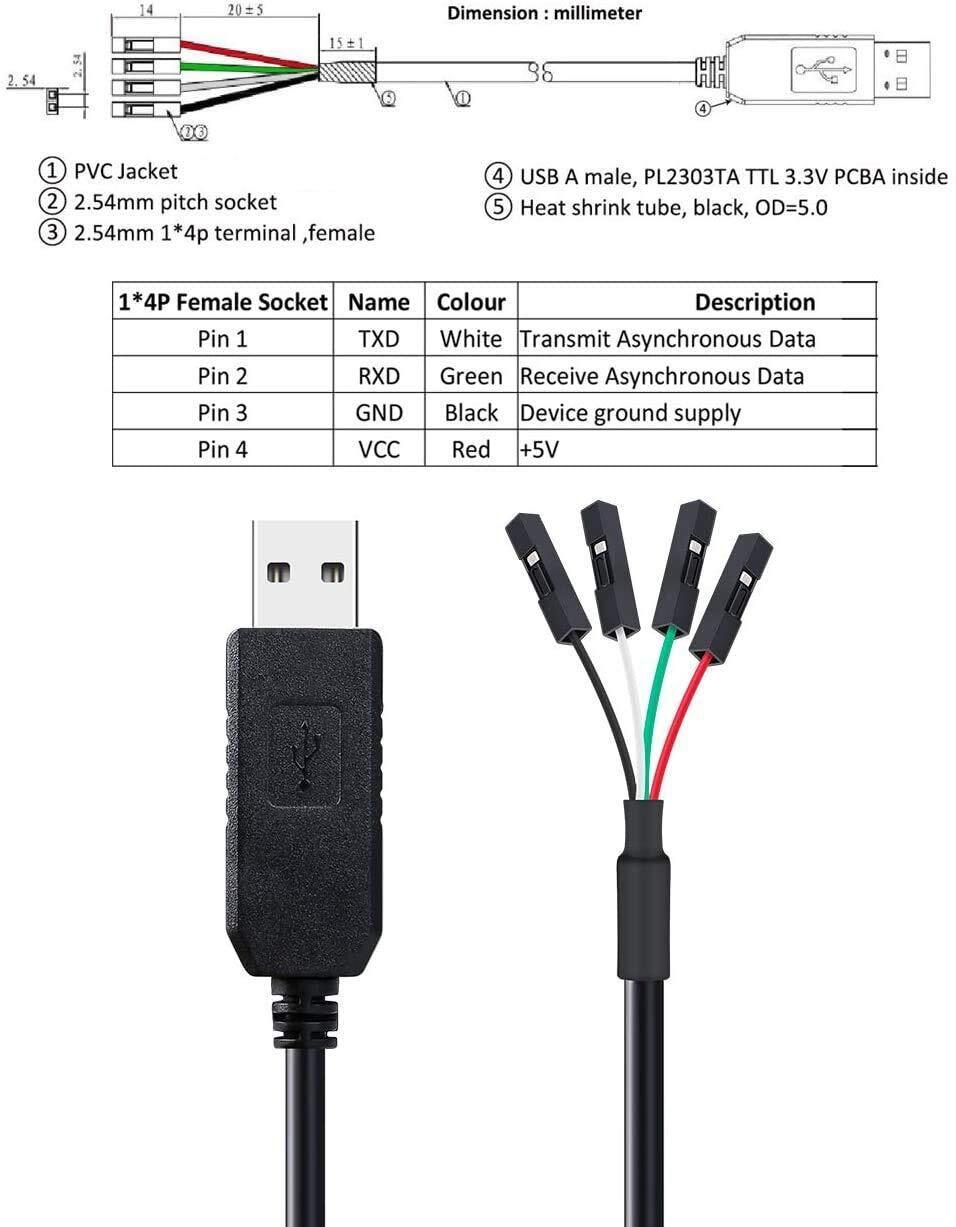

USB-シリアルUART(TTL レベル)コンバータケーブルを使用すると、マイクロコントローラのUART シリアルI/OをUSBににすばやく簡単に変換できます。ピンアサイン(信号線は3.3V入出力) 黒：GND 赤：VCC(5V 電源出力) 緑：RXD(入力) 白：TXD(出力)
USBバスパワーによる電源供給が可能で、別に電源を用意する必要がありません。また、TTLロジックレベルですので、外付けのレベル変換IC無しにマイコンと接続ができます。
これらのケーブルは、 Microsoft WHQL 認定 VCP ドライバ（ Windows / Apple Mac / Linux 用）に対応しています。これらはすべてProlific Webサイトから無償で入手できます。
PL2303のUSB-TTLシリアルコンバータケーブルです。一見ただのUSBの引き出しケーブルのようですが、USBプラグの部分にPL2303TAが埋め込まれてあり、これでれっきとしたUSBシリアルのインターフェースになっているのです。

これから基板を起こされる方はこのピン配置で設計しておくと、このケーブルを差し込むだけでPCとのインターフェースがとれるようになるので大変便利です。メンテナンスやデバッグ用にお勧めします。
